یک راهنمای سیستممحور برای انتخاب ولتاژ DC، ظرفیت رکتیفایر، شارژ باتری، افزونگی، حفاظت، مانیتورینگ و سناریوی خرابی در صنایع حساس.

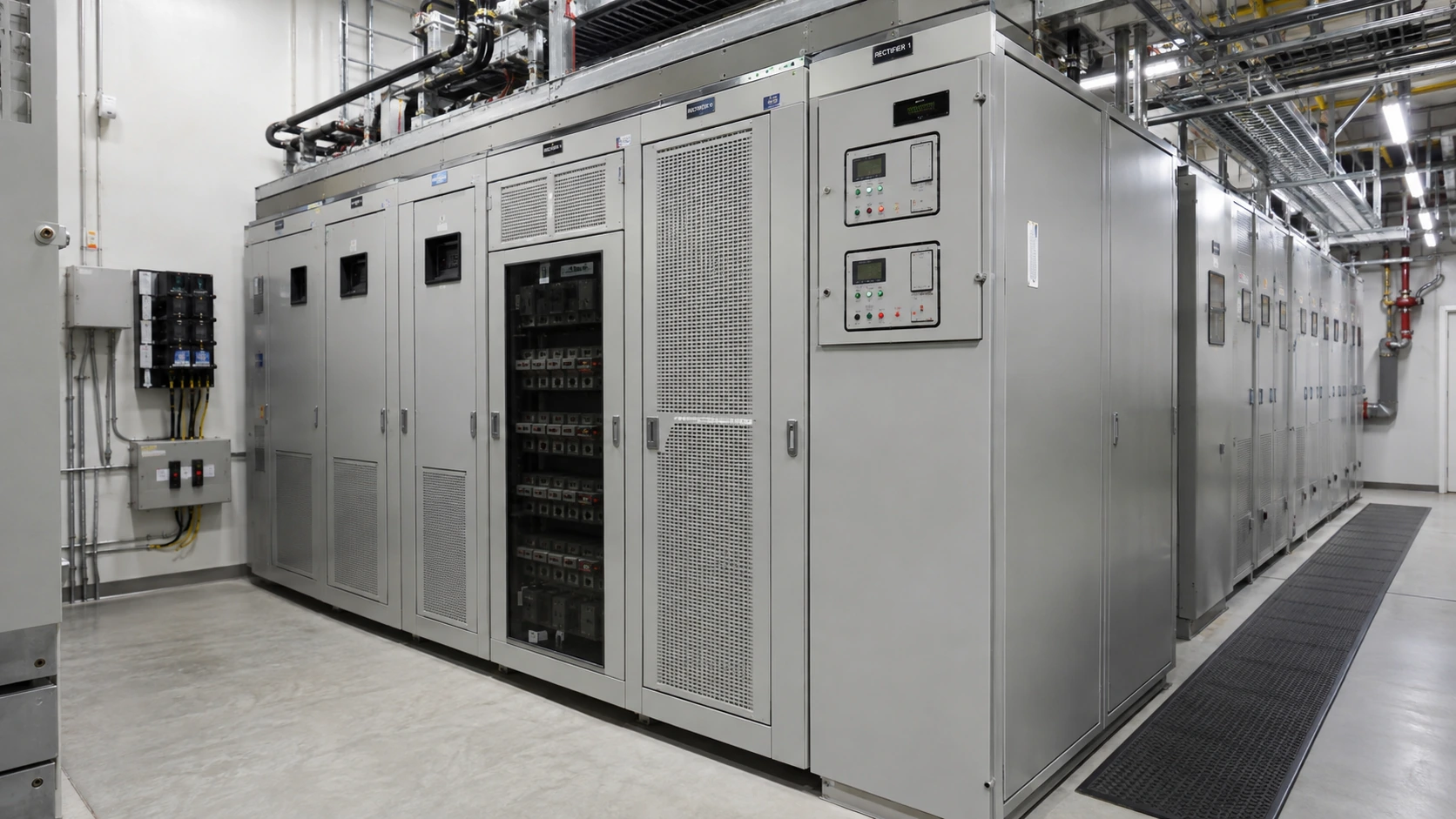

۱. سیستم DC صنعتی را بهعنوان یک زنجیره ببینید
در یک پست، پالایشگاه، نیروگاه یا خط فرایندی، منبع DC فقط یک رکتیفایر نیست. ورودی AC، حفاظت، ماژولهای تبدیل، باس DC، باتری، توزیع، فیوز یا کلید، کابل، مصرفکنندههای حیاتی و سیستم مانیتورینگ یک زنجیره قابلیت اطمینان میسازند. اگر هر حلقه بدون توجه به حلقههای دیگر انتخاب شود، ممکن است روی کاغذ ظرفیت کافی باشد اما در خطای واقعی بار از دست برود.
راهنمای سیستم NetSure شرکت Vertiv یک نمونه روشن از همین نگاه است: رکتیفایرها همزمان بار را تغذیه و باتری را شارژ میکنند، کنترلر وظیفه اندازهگیری و Alarm را بر عهده دارد و توزیع DC با حفاظتهای مستقل انجام میشود. در طراحی صنعتی نیز باید Load List، Criticality و مدت Backup قبل از انتخاب سختافزار نوشته شود.
معماری مناسب باید حالتهای Normal، Battery Operation، Recharge، Maintenance و Failure را جداگانه تحلیل کند. سؤال کلیدی این نیست که «شارژر چند آمپر باشد؟» بلکه این است که در بدترین ترکیب بار و شارژ باتری، با خروج یک ماژول یا یک ورودی، چه مقدار ظرفیت در دسترس باقی میماند.
۲. انتخاب سطح ولتاژ و بازه تنظیم
سطح ولتاژ DC معمولاً از مصرفکنندههای سایت، تجهیزات کنترل، کلیدهای فرمان، حفاظت، مخابرات یا اینورترهای متصل ناشی میشود. 24، 48، 110 و 220 ولت از سطوح رایجاند، اما عدد نامی بهتنهایی کافی نیست. ولتاژ Float، Boost/Equalize، افت کابل و End Voltage باتری تعیین میکنند باس در عمل چه بازهای را تجربه میکند.

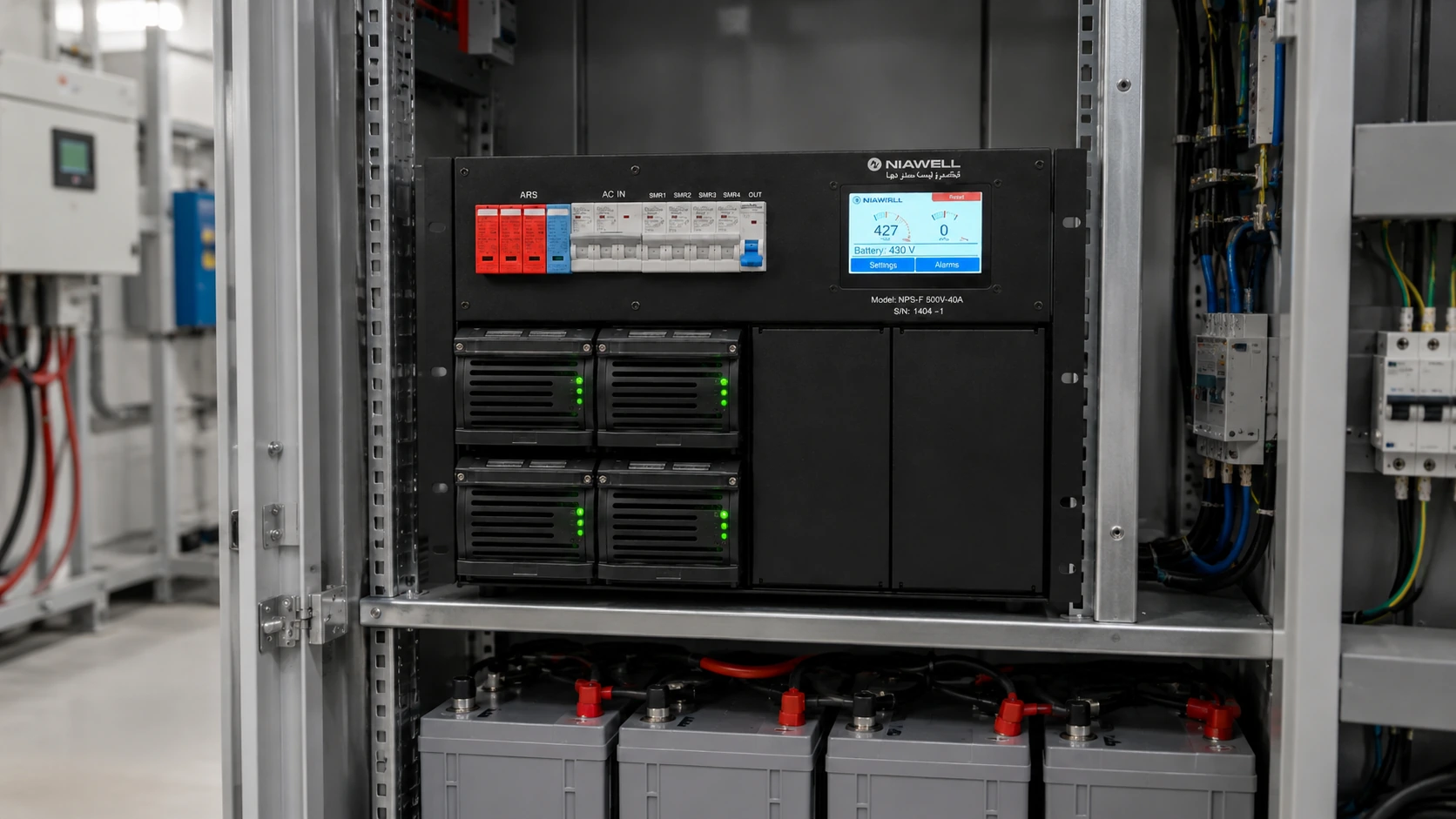

یک شارژر متغیر مانند خانواده NPS-V زمانی ارزشمند است که پروژه نیاز به تنظیم کنترلشده ولتاژ یا کاربردهای تست و آزمایشگاهی داشته باشد. در مقابل، خروجی ثابت NPS-F برای کاربردی که Setpoint مشخص و تکرارپذیر دارد سادهتر است. انتخاب باید با محدوده مجاز بارهای DC هماهنگ شود؛ بالا بردن ولتاژ شارژ بدون بررسی مصرفکنندهای که مستقیم روی باس است میتواند خطرناک باشد.
افت ولتاژ مسیر DC در جریان بالا قابل توجه است. در طراحی کابل، نه فقط Ampacity بلکه افت ولتاژ تا دورترین بار حیاتی باید محاسبه شود. در باتری نیز کابل بین بانک و باس بخشی از Loop مقاومت است و میتواند بر عملکرد حفاظتی و ولتاژ تحویلی در جریانهای لحظهای اثر بگذارد.
۳. ظرفیت رکتیفایر: بار دائم + شارژ باتری + رزرو
ظرفیت رکتیفایر باید حداقل بار دائم و جریان شارژ موردنیاز را پوشش دهد. اگر پس از یک قطعی طولانی باتری تخلیه شده باشد، شارژ مجدد همزمان با تغذیه بار رخ میدهد. در چنین شرایطی انتخاب صرفاً برابر مجموع بارهای عادی باعث میشود زمان Recharge بسیار طولانی شود یا محدودکننده جریان وارد عمل شود.
در طراحی Redundant، مفهوم N+1 یا 1+1 باید با Failure واقعی تعریف شود. Phoenix Contact در راهنمای منابع تغذیه خود Redundancy را برای جلوگیری از تبدیل خرابی یک PSU به توقف کل سیستم مطرح میکند. اما افزونگی فقط داشتن دو ماژول نیست؛ مسیر ورودی، دیود یا MOSFET Decoupling، حفاظت و باس مشترک نیز باید Single Point of Failure نباشند.
برای بارهای ضربهای مانند Coilها یا موتورهای DC کوچک، توان لحظهای نیز مهم است. بعضی منابع امکان Dynamic Boost دارند؛ اما باید مشخص شود این افزایش برای چند ثانیه و در چه دمایی مجاز است. استفاده از توان Boost بهعنوان ظرفیت دائم خطای طراحی است.
۴. شارژ باتری و هماهنگی با شیمی باتری
الگوریتم شارژ باید با نوع باتری هماهنگ باشد. سرباسید VRLA، Flooded و Ni-Cd Setpoint و رفتار دمایی یکسانی ندارند. شارژر صنعتی باید امکان تنظیم Float و در صورت نیاز Boost، محدودیت جریان، Temperature Compensation و Alarmهای باتری را داشته باشد. Setpointها از دیتاشیت سازنده باتری استخراج میشوند و نباید با عادت پروژه قبلی کپی شوند.
هنگام محاسبه جریان شارژ، هدف زمانی Recharge تعریف میشود. بانک بزرگ با شارژر کوچک ممکن است بار را بهخوبی پشتیبانی کند اما بعد از یک قطعی چندین ساعت در وضعیت ظرفیت ناکامل باقی بماند. برعکس، شارژ بسیار تهاجمی میتواند دما و گازدهی را افزایش دهد. کنترلر خوب باید وضعیت شارژ و محدودیت جریان را قابل مشاهده کند.
برای سیستمهای بسیار حساس، مانیتورینگ ولتاژ باس، جریان بار، جریان باتری، دمای باتری، وضعیت کلیدها و Alarmهای Rectifier باید به SCADA/DCS منتقل شود. وجود Ethernet یا پروتکل صنعتی مفید است، اما Alarmهای Hardwired حیاتی هنوز در بسیاری از پروژهها به دلیل استقلال ارتباطی ارزش دارند.
۵. حفاظت DC با حفاظت AC یکسان نیست
قطع جریان DC به دلیل نبود عبور طبیعی جریان از صفر دشوارتر از AC است. کلید یا فیوز باید Rating واقعی DC در ولتاژ موردنظر داشته باشد. انتخاب تجهیز AC با جریان مشابه، بدون تأیید DC Rating، میتواند در قطع خطا شکست بخورد. ظرفیت اتصال کوتاه بانک باتری نیز ممکن است بسیار بالا باشد و باید در مطالعه حفاظت لحاظ شود.
توزیع بهتر است شاخهبندی شود تا خطای یک مصرفکننده کل باس را از دسترس خارج نکند. Selectivity بین حفاظت اصلی و فیدرها، وضعیت اتصال زمین و مانیتورینگ Earth Fault باید از ابتدا تعریف شود. در سیستمهای Floating، اولین خطای زمین ممکن است جریان زیادی ایجاد نکند اما نشاندهنده کاهش ایزولاسیون و ریسک خطای دوم است.
Surge و transient روی ورودی AC و خطوط DC/Signal نیز باید دیده شوند. حفاظت مناسب تنها نصب یک SPD نزدیک تابلو نیست؛ طول اتصال، مسیر زمین و Coordination روی سطح حفاظتی واقعی اثر میگذارند.
۶. حرارت، راندمان و Derating
منابع سوئیچینگ راندمان بالایی دارند اما اتلاف در توانهای بالا هنوز قابل توجه است. ظرفیت نامی ماژول معمولاً برای محدوده مشخصی از دمای محیط و تهویه اعلام میشود. اگر تابلو در اتاق گرم یا بدون گردش هوا باشد، Derating میتواند ظرفیت واقعی را کم کند. محاسبه حرارت تابلو باید رکتیفایر، دیودهای ORing، کابلها و تجهیزات جانبی را در نظر بگیرد.
چیدمان ماژولها باید مسیر هوای ورودی و خروجی را حفظ کند. نزدیککردن کابلهای بزرگ به فن یا دریچه هوا، یا برگشت هوای گرم به ورودی، از خطاهای رایج نصب است. Alarm دمای بالا زمانی مفید است که Setpoint آن پیش از Shut Down فرصت اقدام بدهد.
برای محیط صنعتی، گردوغبار، خوردگی، ارتفاع و لرزش نیز روی عمر و Cooling اثر میگذارند. انتخاب IP بالاتر همیشه بدون هزینه نیست؛ محفظه بستهتر ممکن است به Heat Exchanger یا تهویه اجباری نیاز پیدا کند.
۷. Commissioning و آزمون سناریوهای خرابی
Commissioning باید فراتر از روشنشدن سیستم باشد. ابتدا صحت سیمبندی، پلاریته، Torque اتصالات، Setpointها و Calibration بررسی میشود. سپس Load Test با بار کنترلشده انجام میشود و جریان بین ماژولهای موازی، Ripple، Regulation و Alarmها ثبت میشوند.
سناریوهای مهم شامل قطع ورودی AC، خروج یک رکتیفایر، قطع باتری، اتصال باتری، Load Step، بازیابی برق و Recharge هستند. در Redundant System باید اثبات شود خروج یک ماژول واقعاً بدون Drop غیرمجاز روی باس رخ میدهد. اگر سیستم Batteryless Mode دارد، روش Maintenance نیز باید آزموده شود.
نتیجه Commissioning باید Baseline آینده نگهداری باشد. مقادیر Ripple، جریان Sharing، دمای ماژولها و ولتاژهای Float ثبتشده در روز اول، در بازدیدهای بعدی مرجع تشخیص تغییرات میشوند.
۸. چگونه مشخصات خرید را بنویسیم؟
Specification خوب بهجای نامبردن صرف از توان، رفتار مورد انتظار را تعریف میکند: ورودی و تلرانس، خروجی و Regulation، جریان دائم و Boost، Ripple، راندمان، Redundancy، Hot Swap، حفاظتها، پروتکلهای ارتباطی، شرایط محیطی، استانداردها و تست پذیرش.
برای باتری نیز نوع، تعداد سلول، ظرفیت، Float/Boost و Recharge Time باید معلوم باشد. اگر سیستم قابلیت کار بدون باتری، Battery Disconnect یا کنترل دمای باتری میخواهد، در Scope صریح نوشته شود. همچنین Layout و دسترسی Maintenance بخشی از طراحی است؛ تجهیزی که از نظر الکتریکی مناسب است ولی تعویض ماژول آن نیاز به خاموشی کامل دارد ممکن است با فلسفه قابلیت اطمینان پروژه ناسازگار باشد.
در نهایت FAT و SAT باید از Specification استخراج شوند. هر بند مهم باید قابل آزمون باشد؛ در غیر این صورت در زمان تحویل به عبارت تفسیری تبدیل میشود. طراحی حرفهای DC یعنی تبدیل نیاز عملیاتی به پارامتر قابل اندازهگیری و سناریوی قابل آزمون.
۹. افزونگی، Selectivity و جلوگیری از Single Point of Failure
در سامانه DC حیاتی، افزایش ظرفیت منبع بدون بررسی معماری افزونگی کافی نیست. دو رکتیفایر که روی یک فیوز ورودی، یک شینه یا یک مسیر کنترل مشترک قرار دارند ممکن است در ظاهر Redundant باشند اما یک خطای مشترک هر دو را از مدار خارج کند. معماری N+1 زمانی معنیدار است که خرابی یک ماژول، مسیر تغذیه یا واحد کنترل باعث از دسترفتن بار حیاتی نشود. ماژولهای Redundancy یا ORing نیز باید برای جریان، افت ولتاژ و جریان خطای واقعی انتخاب شوند.
در خروجی DC، Selectivity بین شاخهها نقش مهمی در Availability دارد. اتصال کوتاه در یک مصرفکننده نباید کل باس 24، 48 یا 110 ولت را خاموش کند. استفاده از حفاظت شاخهای متناسب با جریان Inrush و کابل، همراه با توانایی منبع در تأمین جریان لازم برای عملکرد حفاظت، بخشی از طراحی است. راهکارهای صنعتی مانند سیستمهای Selectivity در خانوادههای منبع تغذیه Siemens و راهکارهای Redundancy/UPS در Phoenix Contact نشان میدهند که حفاظت و مانیتورینگ باید همراه با خود منبع دیده شوند، نه پس از انتخاب آن.
در طراحی تابلو، Single Point of Failure میتواند خارج از رکتیفایر باشد: ترمینال مشترک، فن مشترک، فیوز باتری، Contactor، کابل بین تابلو و باتری یا حتی منبع کمکی PLC. FMEA ساده روی مسیر انرژی از ورودی AC تا مصرفکننده DC کمک میکند اجزایی که Failure آنها کل سامانه را متوقف میکند شناسایی شوند.
۱۰. مانیتورینگ، آلارم و دادههایی که واقعاً برای بهرهبردار لازم است
سیستم DC صنعتی اگر فقط یک چراغ سبز «Power OK» داشته باشد، بخش بزرگی از قابلیت نگهداری پیشگیرانه خود را از دست میدهد. حداقل دادههای مفید شامل ولتاژ باس، جریان بار، جریان شارژ باتری، وضعیت ورودی AC، وضعیت هر ماژول، آلارم ولتاژ بالا/پایین و وضعیت باتری است. در سامانههای بزرگتر، دما، مقاومت یا سلامت باتری، جریان هر شاخه و Event Log نیز ارزشمند میشوند.
آلارم خوب باید Actionable باشد. ارسال دهها هشدار بدون اولویتبندی باعث Alarm Fatigue میشود. بهتر است آلارمها به سطوحی مانند Warning، Service Required و Critical تقسیم شوند و برای هرکدام اقدام مشخص تعریف شود. ارتباط Modbus، Ethernet یا پروتکل صنعتی تنها زمانی ارزش دارد که Tagها، Timestamp و منطق ثبت رویداد در سیستم مانیتورینگ درست طراحی شده باشند.
برای نگهداری، Trend جریان شارژ و ولتاژ Float میتواند تغییر رفتار باتری یا مصرفکننده را نشان دهد. مقایسه دادههای ماهانه با Baseline روز راهاندازی، به تشخیص زودهنگام افزایش بار، ضعف یک ماژول یا افزایش غیرعادی زمان Recharge کمک میکند. این دیدگاه، منبع تغذیه را از یک تجهیز منفرد به بخشی از سامانه مدیریت دارایی تبدیل میکند.
۱۱. یک مثال ساده برای سایزینگ اولیه رکتیفایر
فرض کنید یک باس 24 ولت DC دارای 18 آمپر بار دائم است و باتری پس از یک دشارژ طراحی باید با حداکثر 12 آمپر شارژ شود. اگر برای رشد بار و شرایط غیرایدهآل 25 درصد رزرو در نظر گرفته شود، جریان اولیه موردنیاز برابر است با (18 + 12) × 1.25 = 37.5 آمپر. در این مثال، انتخاب کلاس 40 آمپر از نظر عددی حداقل است؛ اما بررسی Derating دمایی، جریان Inrush، الزامات Redundancy و راندمان میتواند انتخاب 50 آمپر یا دو ماژول موازی را منطقیتر کند.
این محاسبه فقط نقطه شروع است. اگر باتری باید در زمان مشخصی Recharge شود، جریان شارژ از ظرفیت Ah، عمق دشارژ و منحنی سازنده به دست میآید. اگر Load Step بزرگ یا موتور DC وجود دارد، توان گذرای منبع نیز باید بررسی شود. در سیستم N+1، باید مطمئن شد پس از خرابی یک ماژول، ماژولهای باقیمانده هنوز بار دائم و حداقل نیاز شارژ را بدون Overload تأمین میکنند.
برای Specification بهتر است ظرفیت نهایی تنها به صورت «50A» نوشته نشود. ولتاژ ورودی و خروجی، بازه تنظیم، Ripple، Current Limit، توان Boost، راندمان، شرایط محیطی، پروتکل ارتباط، Redundancy، حفاظت شاخهها و نیاز باتری باید کنار هم درج شوند تا تأمینکنندگان مختلف قابل مقایسه باشند.
۱۲. دادههایی که قبل از طراحی یا استعلام باید از سایت جمع شود
بخش زیادی از خطاهای خرید سیستم DC از Specification ناقص شروع میشود. پیش از درخواست پیشنهاد، باید Single Line، ولتاژ و فرکانس ورودی، نوع شبکه، ولتاژ نامی باس DC، بازه مجاز مصرفکنندهها، جریان دائم و لحظهای، نوع باتری، ظرفیت Ah، زمان Backup، زمان مورد انتظار برای Recharge و دمای طراحی مشخص شوند. در پروژههای توسعهای، اندازهگیری جریان واقعی باس موجود معمولاً از اتکا به جمع پلاک مصرفکنندهها دقیقتر است، به شرط آنکه سناریوی بدترین حالت نیز دیده شود.
شرایط مکانیکی نیز روی انتخاب اثر دارد: ابعاد تابلو، ورودی و خروجی کابل از بالا یا پایین، IP، تهویه، ارتفاع از سطح دریا، دسترسی از جلو یا پشت و محدودیت صدای فن. برای سیستمهای ماژولار باید ظرفیت توسعه آینده و امکان تعویض Hot-swap روشن شود. اگر باتری در اتاق جداست، افت ولتاژ کابل و حفاظت دو سر مسیر در محاسبات میآید.
در بخش کنترل، لیست آلارم، نوع کنتاکت خشک، پروتکل ارتباطی، آدرسدهی و نیاز به Time Stamp نوشته میشود. برای FAT نیز سناریوهای مشخص مانند قطع AC، خرابی یک ماژول، انتقال به باتری، برگشت شبکه، High/Low DC و آزمون ارتباط تعیین میشوند. این دادهها باعث میشوند پیشنهادهای تأمینکنندگان واقعاً قابل مقایسه باشند و قیمت پایینتر ناشی از حذف یک Requirement مهم نباشد.
منابع و مراجع
متن این مقاله تألیفی است و برای کنترل مفاهیم فنی از منابع زیر استفاده شده است. مشخصات نهایی هر پروژه باید با استاندارد، دیتاشیت و شرایط همان پروژه تطبیق داده شود.
- Phoenix Contact — Power supply solutions: power supplies, DC/DC, redundancy and UPSمرجع معماری منابع تغذیه، redundancy و DC UPS.
- Vertiv — NetSure 2100 DC Power System Application Guideنمونه معماری یک سیستم DC شامل rectifier، controller، battery و distribution.
- Siemens — Selecting an uninterruptible DC power supplyپارامترهای انتخاب DC UPS و ابزار انتخاب.
