از ماهیت الکترولیت KOH و رفتار ولتاژ سلول تا بازرسی، ایمنی، شارژ، دشارژ ظرفیت و تصمیم درباره افزودن آب یا تعویض الکترولیت.
۱. چرا رفتار Ni-Cd با باتری سرباسید متفاوت است؟
سلول نیکلکادمیوم صنعتی معمولاً ولتاژ نامی ۱.۲ ولت دارد و از الکترودهای مبتنی بر نیکل و کادمیوم در الکترولیت قلیایی استفاده میکند. در باتریهای Pocket Plate صنعتی، الکترولیت عمدتاً نقش حامل یون را دارد و برخلاف سرباسید، تغییر چگالی الکترولیت شاخص مستقیم State of Charge نیست. Saft در Technical Manual خود به همین تفاوت بنیادی اشاره میکند و نتیجه آن این است که روشهای عیبیابی سرباسید را نباید بدون تغییر به Ni-Cd منتقل کرد.
پایداری رفتار الکترولیت یکی از دلایل توانایی Ni-Cd در کار در دامنه دمایی و شرایط سخت است، اما این به معنی بینیازی از نگهداری نیست. سطح مایع، آلودگی کربناتی، کیفیت آب جبرانی، وضعیت Vent، اتصالات، دمای محیط و تنظیم شارژ همگی بر عمر و ظرفیت قابل استفاده اثر میگذارند.
تصمیم نگهداری باید بر اساس داده باشد: ولتاژ Float تکسلولها، دما، سطح الکترولیت، مقاومت اتصالات و نتیجه Capacity Test. مشاهده رنگ یا یک اندازهگیری منفرد الکترولیت بهتنهایی برای حکم درباره تعویض بانک کافی نیست.
۲. ایمنی کار با الکترولیت قلیایی
الکترولیت Ni-Cd معمولاً قلیایی و خورنده است. دستورالعمل Saft استفاده از دستکش مناسب، لباس محافظ و عینک یا Face Shield را توصیه میکند و تماس با پوست و چشم نیازمند شستوشوی فوری با آب فراوان است. در محیط باتری باید Eyewash، آب تمیز و روش واکنش اضطراری متناسب با SDS ماده در دسترس باشد.
ابزار فلزی بدون عایق، حلقه، ساعت و زیورآلات در نزدیکی باس باتری خطر اتصال کوتاه ایجاد میکنند. انرژی اتصال کوتاه بانک باتری مستقل از برق شهر است و خاموشکردن شارژر الزاماً باس را بیانرژی نمیکند. روش LOTO باید باتری و مسیرهای موازی را نیز در نظر بگیرد.
تهویه در زمان شارژ اهمیت دارد، چون گازدهی میتواند رخ دهد. Saft در دستورالعمل نصب و بهرهبرداری خود بر تهویه مطابق الزامات مرتبط تأکید دارد. محل باتری باید خشک، تمیز و دور از منبع حرارت مستقیم باشد؛ دمای بالا سرعت فرایندهای فرسایشی را افزایش میدهد.

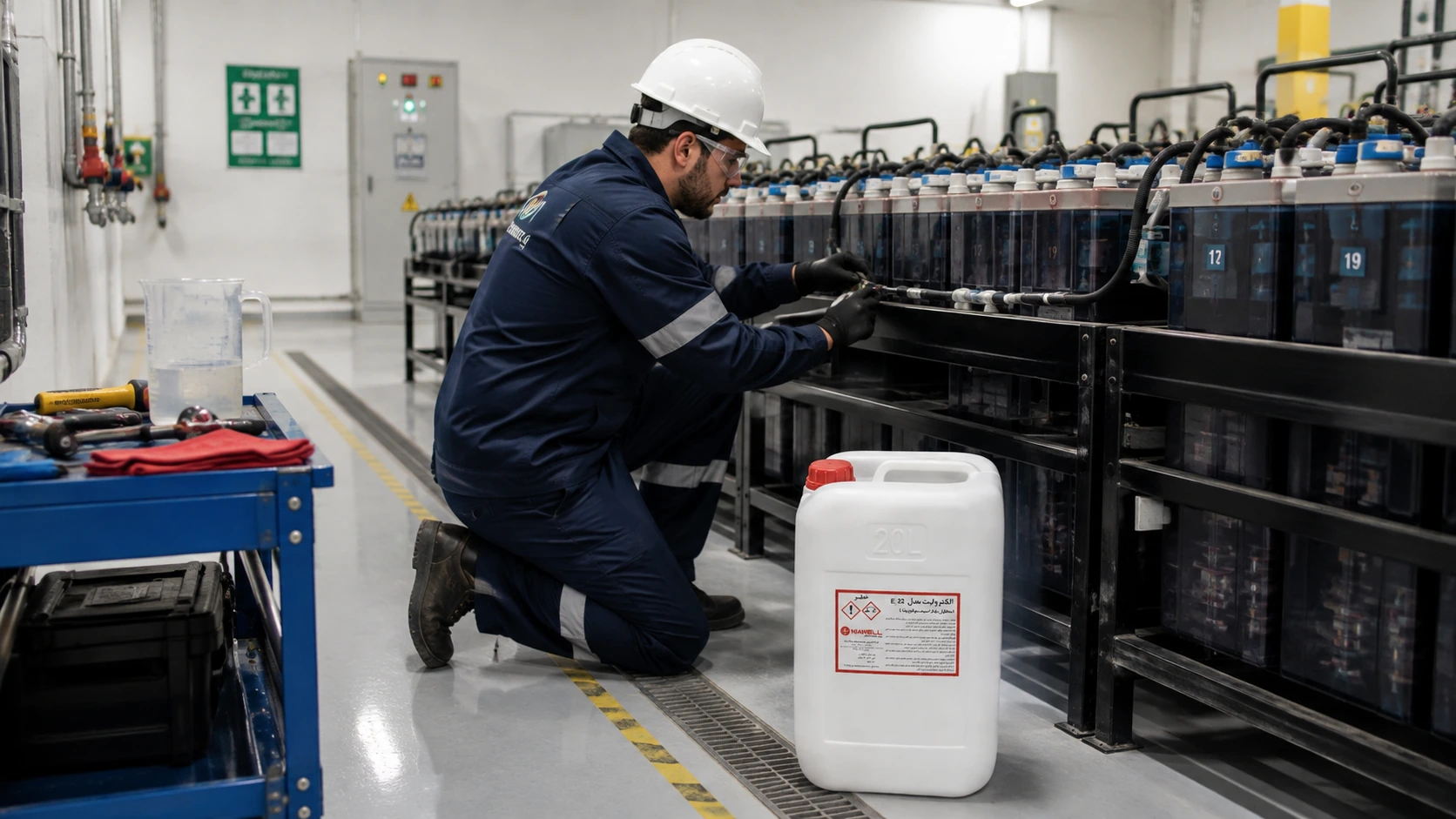

۳. سطح الکترولیت؛ آب اضافه کنیم یا الکترولیت؟
در بهرهبرداری عادی، کاهش سطح عمدتاً ناشی از از دست رفتن آب در اثر گازدهی است. بنابراین برای جبران معمول سطح، اصل کلی استفاده از آب با کیفیت توصیهشده سازنده است، نه اضافهکردن مکرر محلول KOH غلیظ. اضافهکردن الکترولیت بدون دلیل میتواند غلظت را از محدوده طراحی خارج کند.
سطح باید در وضعیت شارژ و مطابق مارکرهای Min/Max سازنده بررسی شود. پرکردن بیش از حد میتواند در شارژ بعدی باعث سرریز شود. پیش از افزودن مایع، علت افت غیرعادی نیز بررسی میشود: نشتی، ترک ظرف، Vent معیوب، شارژ بیش از حد یا دمای بالا.
تعویض یا اصلاح الکترولیت عملیات نگهداری عادی روزمره نیست و باید بر اساس دستور سازنده، آنالیز آلودگی یا افت عملکرد و روش اجرایی مشخص انجام شود. استفاده از الکترولیت سازگار با شیمی و مشخصات بانک ضروری است؛ عبارت عمومی «الکترولیت باتری» برای خرید صنعتی کافی نیست.
۴. کربناتهشدن و آلودگی الکترولیت
الکترولیت قلیایی میتواند در تماس طولانی با CO2 هوا کربنات جذب کند. طراحی Vent و نگهداری صحیح تماس غیرضروری با هوا را محدود میکند. آلودگی با روغن، نمک، فلزات یا آب نامناسب نیز میتواند رفتار سلول را تغییر دهد. به همین دلیل ظروف، قیف و ابزار سرویس باید تمیز و ترجیحاً مخصوص باتری قلیایی باشند.
در پروژههای با عمر طولانی، سازنده ممکن است برای بررسی یا تعویض الکترولیت معیار تعریف کند. این تصمیم باید با Capacity Test و سابقه شارژ همراه باشد. افت ظرفیت همیشه ناشی از الکترولیت نیست؛ اتصال با مقاومت بالا، شارژ ناکافی، سلول معیوب یا خطای اندازهگیری نیز میتوانند علائم مشابه ایجاد کنند.
ثبت تاریخ افزودن آب، مقدار مصرف و سلولهایی که مصرف غیرعادی دارند بسیار مفید است. اگر یک سلول نسبت به بقیه بهطور مداوم آب بیشتری مصرف کند، بررسی Vent، دما و ولتاژ آن سلول اولویت پیدا میکند.
۵. Float، Boost و کنترل دما
ولتاژ شارژ باید از جدول سازنده و برای نوع دقیق سلول استخراج شود. در Ni-Cd صنعتی، Float برای حفظ آمادگی و Boost/High Rate برای بازیابی شارژ در شرایط مشخص استفاده میشود. استفاده دائمی از ولتاژ Boost میتواند گازدهی و مصرف آب را افزایش دهد؛ Float پایین نیز ممکن است بانک را به ظرفیت کامل نرساند.
در بانک سری، ولتاژ کل ممکن است طبیعی به نظر برسد در حالی که چند سلول پراکندگی دارند. ثبت دورهای ولتاژ سلولی در شرایط ثابت، روش مؤثرتری برای دیدن روند است. دمای باتری نیز باید همراه ولتاژ ثبت شود چون ولتاژ و رفتار شارژ به دما وابستهاند.
شارژر صنعتی باید Current Limit و Alarmهای مناسب داشته باشد. پس از دشارژ ظرفیت، Recharge باید کنترلشده و طبق دستور سازنده انجام شود. شروع آزمون بعدی قبل از بازیابی کامل شارژ، نتیجه ظرفیت را پایین نشان میدهد و میتواند تصمیم نگهداری را منحرف کند.
۶. آزمون ظرفیت؛ معیار نهایی عملکرد

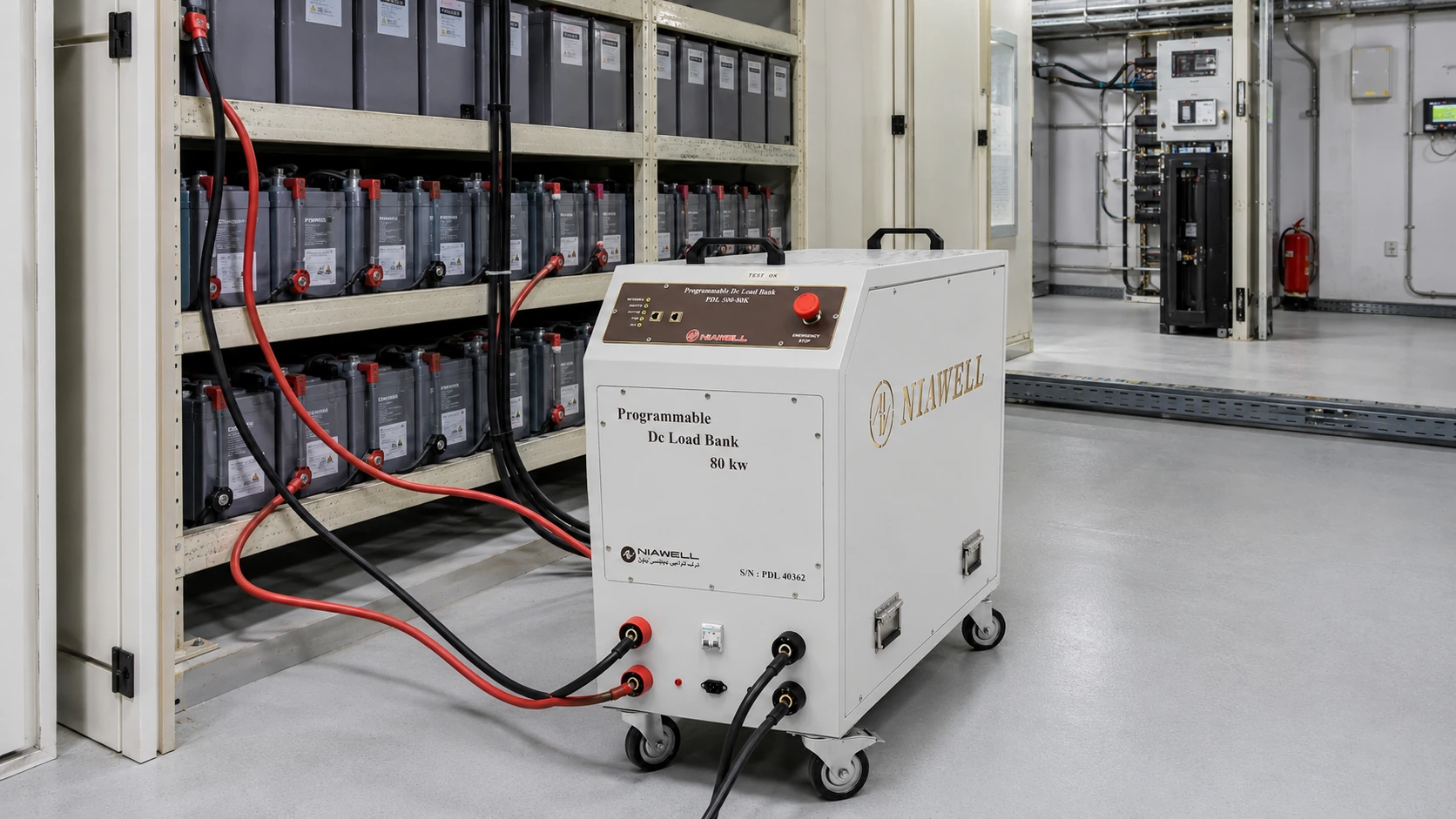

آزمون ظرفیت با لودبانک DC، یک جریان یا پروفایل مشخص را تا End Voltage تعریفشده اعمال میکند. پارامترهای آزمون باید از دیتاشیت سلول و Duty واقعی استخراج شوند. اگر هدف پشتیبانی یک بار حفاظتی برای زمان مشخص است، همان Duty میتواند مبنای Acceptance باشد؛ اگر هدف مقایسه با ظرفیت نامی است، روش سازنده و استاندارد پروژه ملاک است.
در طول آزمون باید ولتاژ کل و ترجیحاً سلولها، جریان، زمان و دما ثبت شود. سلولی که زودتر افت میکند ممکن است محدودکننده کل String باشد. ادامه دشارژ زیر حد مجاز برای رسیدن به «زمان کامل» کار درستی نیست. سیستم آزمون خوب باید End Voltage و Abort Criteria قابل برنامهریزی داشته باشد.
پس از آزمون، ظرفیت محاسبه و با Baseline قبلی مقایسه میشود. یک آزمون منفرد تحت شرایط متفاوت دما یا جریان نباید بدون تصحیح و تحلیل با سال قبل مقایسه شود. هدف Trend Maintenance است: کاهش تدریجی ظرفیت، افزایش پراکندگی سلولی یا تغییر رفتار Recharge.
۷. برنامه نگهداری دورهای پیشنهادی
بازرسی ظاهری شامل تمیزی، نشتی، ترک، خوردگی، وضعیت رک، اتصالات و Vent است. سطح الکترولیت، ولتاژ بانک، ولتاژ سلولها، جریان Float و دمای محیط در دورههای تعریفشده ثبت میشوند. Torque اتصالات بر اساس روش سازنده بررسی میشود و از سفتکردن بیقاعده که به Terminal آسیب میزند اجتناب میشود.
مصرف آب باید ثبت شود. تغییر ناگهانی در مصرف کل بانک میتواند نشانه تغییر Setpoint شارژ یا دما باشد؛ تفاوت یک سلول با بقیه نیز ارزش عیبیابی دارد. تمیزکاری با ماده نامناسب ممکن است سطح ظرف را تخریب یا آلودگی وارد کند؛ راهنمای Saft استفاده از آب برای تمیزکاری و پرهیز از برس سیمی و حلالهای نامناسب را مطرح میکند.
فاصله Capacity Test بر اساس Criticality، استاندارد پروژه، سن بانک و Trend تعیین میشود. برای بانک حیاتی، ترکیب Inspectionهای کوتاه دورهای با آزمون ظرفیت برنامهریزیشده، تصویر بسیار قابل اعتمادتری از سلامت نسبت به اتکا به ولتاژ Float ایجاد میکند.

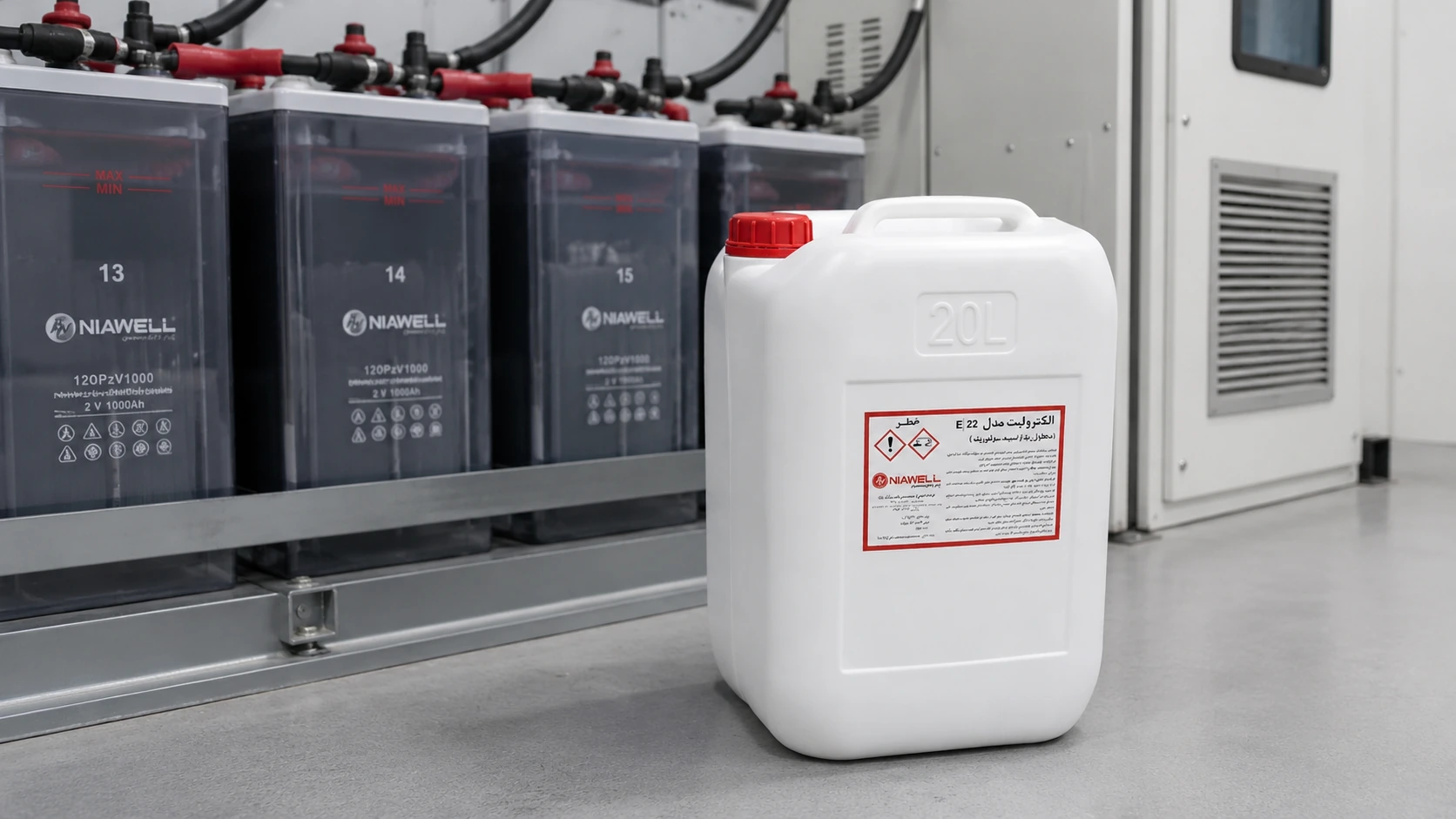

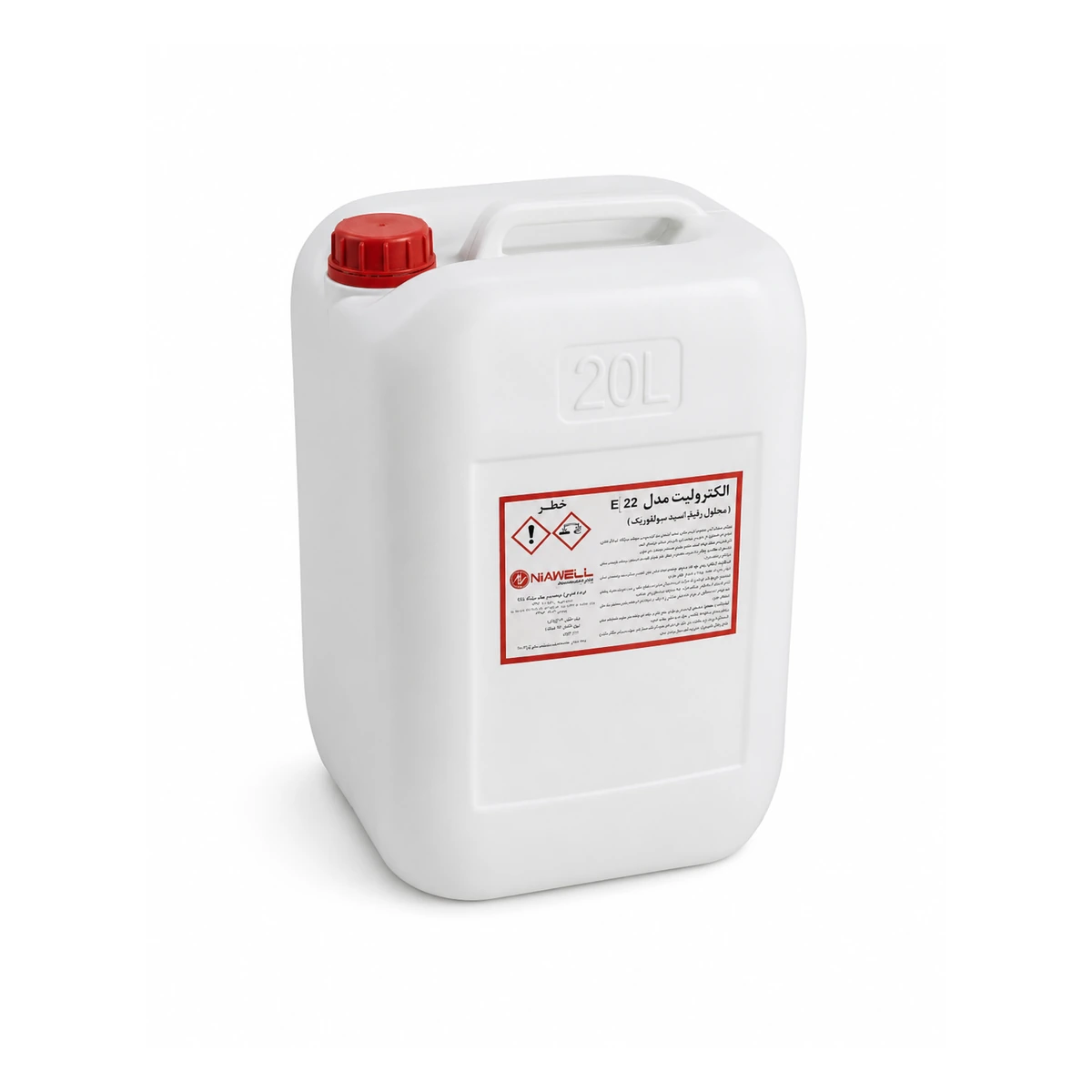

۸. هنگام خرید الکترولیت یا سرویس چه اطلاعاتی بدهیم؟
برای انتخاب الکترولیت یا برنامه سرویس، برند و سری باتری، نوع سلول، تعداد سلول، ظرفیت Ah، سن، وضعیت فعلی، حجم تقریبی موردنیاز و سابقه نگهداری باید مشخص باشد. اگر الکترولیت برای جایگزینی کامل است، دستور سازنده و روش دفع ماده قبلی نیز جزو Scope است.
در پروژه صنعتی، بسته سرویس بهتر است شامل PPE، ظروف سازگار، ابزار اندازهگیری، آب مورد تأیید، برچسبگذاری و فرم ثبت داده باشد. عملیات روی بانک در سرویس میتواند نیاز به منبع DC موقت یا برنامه Outage داشته باشد؛ این موضوع قبل از اعزام تیم مشخص میشود.
مهمتر از خرید ماده، تصمیم صحیح درباره علت مشکل است. اگر بانک به دلیل شارژ نامناسب ظرفیت از دست داده باشد، تعویض الکترولیت بدون اصلاح شارژر مشکل را حل نمیکند. سرویس مهندسی باید بانک، شارژر و Duty را یک سیستم واحد ببیند.
۹. Trend کردن دادهها؛ از بازدید چشمی تا نگهداری مبتنی بر وضعیت
بازدید دورهای زمانی ارزش مهندسی پیدا میکند که دادهها قابل مقایسه باشند. ثبت ولتاژ کل بانک، ولتاژ سلولها در شرایط مشخص، دمای محیط و سلول، سطح الکترولیت، وضعیت اتصالات و رویدادهای شارژ/دشارژ به تیم نگهداری امکان میدهد تغییرات آهسته را قبل از افت شدید ظرفیت تشخیص دهد. اندازهگیری تصادفی در ساعتهای مختلف و وضعیت شارژ متفاوت، بدون ثبت شرایط، Trend قابل اتکایی ایجاد نمیکند.
در بانکهای بزرگ، پراکندگی ولتاژ سلولها مهمتر از میانگین است. سلولی که رفتار آن بهتدریج از گروه فاصله میگیرد باید در آزمونهای بعدی با دقت بیشتری دیده شود. دمای غیرعادی ترمینال نیز میتواند نشانه مقاومت اتصال باشد و با ترموگرافی یا اندازهگیری گشتاور اتصال بررسی شود. هدف، تعویض سریع سلول نیست؛ ابتدا باید علت قابل اصلاح مانند اتصال، شارژ یا شرایط محیطی حذف شود.
داده نگهداری باید همراه با اقدام ثبت شود. اگر آب اضافه شده، مقدار و تاریخ؛ اگر Equalizing/Boost Charge انجام شده، تنظیمات و مدت؛ اگر اتصال تمیز یا سفت شده، محل آن باید در سوابق باشد. این Traceability در تحلیل علت خرابی و برنامهریزی خرید قطعات بسیار ارزشمند است.
۱۰. انبارش، نصب و Commissioning بانک Ni-Cd
راهنمای فنی Saft تأکید میکند محل نصب باید تمیز، خشک و دارای تهویه مناسب باشد و کار با باتری نیازمند ابزار عایق و حذف اشیای فلزی شخصی است. هنگام دریافت، آسیب مکانیکی، وضعیت بستهبندی و اطلاعات حمل بررسی میشود. شرایط ذخیرهسازی و مدت آن روی روش Commissioning اثر دارد و باید مطابق دستور همان سازنده انجام شود؛ یک دستور ثابت برای تمام باتریهای Ni-Cd مناسب نیست.
در نصب، قطبیت و ترتیب اتصال باید قبل از بستن نهایی کنترل شود. فاصله سلولها، دسترسی برای سرویس و مسیر تهویه باید حفظ شود. کابل و باسبار علاوه بر جریان دائم باید جریان اتصال کوتاه و افت ولتاژ را پاسخ دهند. تمیزبودن سطوح اتصال و گشتاور مناسب اهمیت زیادی دارد؛ مقاومت اتصال کوچک در جریانهای بالا میتواند حرارت قابل توجه ایجاد کند.
Commissioning خوب شامل ثبت Baseline است: شماره سریال یا شناسه سلولها، ولتاژ اولیه، دما، سطح الکترولیت، تنظیمات شارژر و در صورت الزام، آزمون ظرفیت یا Acceptance Test. این Baseline بعدها مرجع نگهداری دورهای خواهد بود و بدون آن تشخیص اینکه یک مقدار «تغییر کرده» یا از ابتدا همین بوده دشوار است.
۱۱. مسیر عیبیابی وقتی ظرفیت بانک کمتر از انتظار است
اگر آزمون ظرفیت نتیجه ضعیف نشان داد، اولین اقدام نباید تعویض الکترولیت باشد. ابتدا صحت روش تست، جریان دشارژ، دما، End Voltage، وضعیت شارژ کامل پیش از تست و کالیبراسیون ابزار بررسی میشوند. سپس سلولهای زودافت، اتصالات گرم، ولتاژهای غیرعادی و سابقه شارژر تحلیل میشوند. یک شارژر با تنظیم اشتباه میتواند کل بانک سالم را در وضعیت نامناسب نگه دارد.
در مرحله بعد، سوابق سطح الکترولیت و کیفیت آب افزودهشده بررسی میشود. آلودگی خارجی، ورود مواد نامناسب یا کربناتهشدن شدید ممکن است نیاز به اقدام تخصصی داشته باشد، اما تصمیم باید مطابق دستور سازنده و شرایط واقعی سلول باشد. افزودن KOH یا ماده دیگر بدون تشخیص میتواند غلظت را از محدوده طراحی خارج کند.
در پایان، تصمیم نگهداری باید اقتصادی و مبتنی بر ریسک باشد: سرویس شارژر، اصلاح اتصال، تعویض سلول محدود، احیای کنترلشده یا تعویض بانک. برای سامانههای حیاتی، قابلیت اطمینان و دسترسی قطعه جایگزین نیز بخشی از تصمیم است. گزارش عیبیابی باید علت محتمل، شواهد و آزمون تأیید پس از اقدام را مشخص کند.
۱۲. یک فرم نگهداری خوب چه ستونهایی دارد؟
فرم نگهداری باتری باید به اندازهای ساده باشد که تکنسین واقعاً آن را تکمیل کند و به اندازهای دقیق باشد که مهندس بتواند روند را تحلیل کند. شناسه بانک و سلول، تاریخ و ساعت، وضعیت سیستم در زمان اندازهگیری، دمای محیط، ولتاژ باس، ولتاژ سلولها، سطح الکترولیت، وضعیت ظاهری، دمای اتصالات و آلارمهای شارژر از دادههای پایهاند. اگر اندازهگیری مقاومت داخلی یا پارامتر دیگری طبق رویه سازمان انجام میشود، مدل ابزار و شرایط اندازهگیری نیز ثبت میشود.
برای سطح الکترولیت بهتر است بهجای عبارتهای مبهم «خوب/بد»، وضعیت نسبت به Min/Max یا علامت فیزیکی سلول ثبت شود. هرگونه افزودن آب باید با تاریخ و مقدار تقریبی همراه باشد. مصرف آب غیرعادی در یک سلول یا گروه میتواند سرنخ مهمی برای بررسی تنظیم شارژ، دما یا نشتی باشد. تغییر رنگ، رسوب یا آلودگی نیز باید با عکس و توضیح مستند شود، نه اینکه فوراً به نتیجهای مانند نیاز به تعویض الکترولیت منجر شود.
بخش Action فرم اهمیت زیادی دارد: چه کاری انجام شد، چه کسی انجام داد و نتیجه کنترل مجدد چه بود. اگر یک سلول برای بررسی بعدی علامتگذاری شده، موعد بازبینی باید مشخص باشد. نگهداری مبتنی بر داده زمانی شکل میگیرد که اندازهگیری، تصمیم و نتیجه اقدام در یک زنجیره قابل ردیابی قرار بگیرند؛ در غیر این صورت مجموعهای از اعداد پراکنده خواهیم داشت که در زمان خرابی کمک محدودی میکنند.
