SPD اضافهولتاژهای خیلی کوتاه ناشی از صاعقه یا کلیدزنی را محدود میکند تا انرژی کمتری به تجهیزات حساس برسد.
۱. SPD دقیقاً چه چیزی را میگیرد؟
SPD برای قطع اتصال کوتاه معمولی یا تنظیم ولتاژ دائمی ساخته نشده است. کار آن محدود کردن پالسهای خیلی سریع اضافهولتاژ است که ممکن است از صاعقه، قطع و وصل بارها یا تجهیزات القایی ایجاد شوند.
در لحظه سرج، SPD مسیر کمامپدانستری برای انرژی ایجاد میکند و ولتاژ باقیمانده را تا حد طراحی محدود میکند.
۲. کجا نصب میشود؟

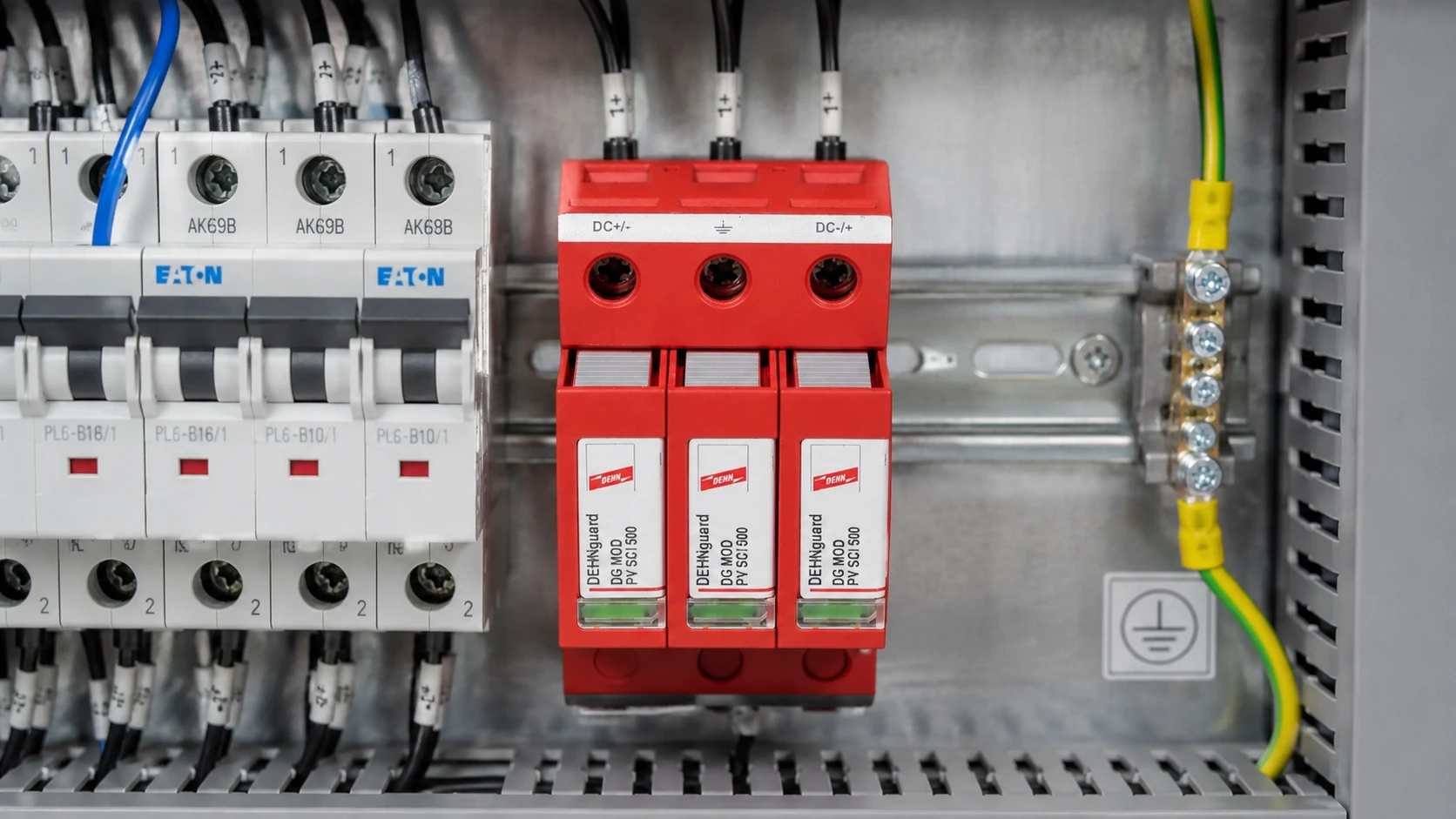

بسته به سطح حفاظت، SPD میتواند در ورودی اصلی ساختمان، تابلو توزیع یا نزدیک تجهیز حساس نصب شود. در پروژه صنعتی معمولاً حفاظت بهصورت چندمرحلهای طراحی میشود.
فقط مسیر قدرت مهم نیست؛ خطوط سیگنال، شبکه و ابزار دقیق هم در صورت خروج از محدوده حفاظت ممکن است به SPD مخصوص خود نیاز داشته باشند.
۳. هنگام انتخاب به چه عددهایی نگاه کنیم؟
نوع SPD، ولتاژ کاری مداوم Uc، سطح حفاظت Up، پارامترهای جریان سرج، نوع شبکه و Backup Protection مهم هستند. عدد kA بهتنهایی برای انتخاب کافی نیست.
طول سیم اتصال به شینه و PE نیز مهم است؛ سیم بلند میتواند ولتاژ اضافی ایجاد کند و اثر حفاظت را ضعیفتر کند.
منابع و مراجع
متن این مقاله تألیفی است و برای کنترل مفاهیم فنی از منابع زیر استفاده شده است. مشخصات نهایی هر پروژه باید با استاندارد، دیتاشیت و شرایط همان پروژه تطبیق داده شود.
