About this model
Niawell NPS-F / NSR fixed rectifier system, 1–60 V and 100 A, for industrial DC applications.
NPS / NSR
Chargers, Rectifiers & Power Supplies
NPS-F / NSR 1–60V 100A Fixed Rectifier System
Product seriesNPS / NSR
Exact modelNSR 1-60V-100A
Installation & mobilityRack mount
Operating typeNPS-FFixed
Niawell NPS-F / NSR fixed rectifier system, 1–60 V and 100 A, for industrial DC applications.
Choose the device model
Every option loads its own exact specifications.
NPS-V
NPS-V 500V-40A
40 A / 500 V · Rack mount
NPS-V
NPS-V 220V-160A Mobile
160 A / 220 V · Mobile / caster-mounted
NPS-V
NPS-V 110V/80A-P24V/50A
80 A / 24 V / 50 A · Stationary / non-mobile
NPS-V
NPS-V Low Voltage
Low voltage · Rack mount
NPS-V
NPS-V High Voltage
High voltage · Rack mount
NPS-F
NPS-F 500V-40A
40 A / 500 V · Rack mount
NPS-F
NSR 110V-220V
220 V / 110 V · Rack mount
NPS-F
NSR 1-60V-100A
100 A / 1-60 V · Rack mount
Industrial engineering
Custom configurations
Engineering support
TECHNICAL DATA
Exact technical specifications
The data below comes directly from this exact model record and is never substituted with another power rating.
| Specification | NPS-V 500V-40A 40 A / 500 V · Rack mount | NPS-V 220V-160A Mobile 160 A / 220 V · Mobile / caster-mounted | NPS-V 110V/80A-P24V/50A 80 A / 24 V / 50 A · Stationary / non-mobile | NPS-V Low Voltage Low voltage · Rack mount | NPS-V High Voltage High voltage · Rack mount | NPS-F 500V-40A 40 A / 500 V · Rack mount | NSR 110V-220V 220 V / 110 V · Rack mount | NSR 1-60V-100A 100 A / 1-60 V · Rack mount |
|---|---|---|---|---|---|---|---|---|
| Model | NPS-V 500V-40A | NPS-V 220V-160A Mobile | NPS-V 110V/80A-P24V/50A | — | — | NPS-F 500V-40A | SET-220V/10A, SET-110V/20A | NSR 1~60V-100A |
| Input Voltage | — | — | — | — | — | — | 85-290VAC (Nominal 180-290VAC) | Single Phase 160~240VAC |
| Current | — | — | — | — | — | — | — | Max 35A at full current voltage |
| Frequency | — | — | — | — | — | — | — | 50 ± 10Hz |
| Inrush Current | — | — | — | — | — | — | — | ≤ 8A |
| Output (Power Supply Mode) | — | — | — | — | — | — | — | 14~60VDC |
| Output (Charger Mode) | — | — | — | — | — | — | — | Adjustable up to Vn+15% |
| Current Range | — | — | — | — | — | — | — | 1~100A |
| Regulation | — | — | — | — | — | — | — | Better than ± 0.02 |
| Ripple | — | — | — | — | — | — | — | Less than 50mV p-p |
| Protections | — | — | — | — | — | — | — | Input & Output Fuse, Low & High Voltage Input Protection, Overcurrent Protection (Can sustain short circuit at output terminals) |
| Mechanical Dimensions | — | — | — | — | — | — | — | 45*9*50 cm (W*H*D) |
| Weight | — | — | — | — | — | — | — | 23 KG |
| Operating Type | Variable output | NPS-V variable output | NPS-V variable output | — | — | Fixed output | — | — |
| Rated DC Voltage | 500 VDC | — | — | — | — | 500 VDC | — | — |
| Rated Current | 40 A | — | — | — | — | 40 A | — | — |
| Architecture | Modular industrial power system | Multi-module switching power-supply cabinet | Modular switching power-supply cabinet | — | — | Modular rectifier system | — | — |
| Control | Integrated digital HMI | — | — | — | — | Integrated digital HMI | — | — |
| Monitoring | Output voltage, current, alarms and status | — | — | — | — | Output voltage, current, alarms and status | — | — |
| Installation | Rack / cabinet mounting | — | — | — | — | Rack / cabinet mounting | — | — |
| Cooling | Forced-air modular cooling | Forced-air module cooling and ventilated enclosure | Forced-air cooling with front and side ventilation | — | — | Forced-air modular cooling | Fan Cooled | — |
| Applications | Industrial DC supply and battery charging systems | Mobile industrial DC supply and battery-bank charging | Industrial DC supply and battery-bank charging | — | — | Industrial rectifier and battery charging systems | — | — |
| Rated DC Output | — | 220 VDC / 160 A | — | — | — | — | — | — |
| Installation & Mobility | — | Mobile cabinet with orange industrial caster wheels | Stationary, non-mobile and without caster wheels | — | — | — | — | — |
| Control & Monitoring | — | Front display and branch protection | — | — | — | — | — | — |
| Rear Connections | — | AC input breaker and DC connection terminals | — | — | — | — | — | — |
| Cabinet | — | Cream enclosure with inclined control panel | — | — | — | — | — | — |
| Main DC Output | — | — | 110 VDC / 80 A | — | — | — | — | — |
| Auxiliary DC Output | — | — | 24 VDC / 50 A | — | — | — | — | — |
| Front Access | — | — | Inspection window and lockable front door | — | — | — | — | — |
| Modules | — | — | Rack-mounted switching modules | — | — | — | — | — |
| ویژگیها | — | — | — | محدوده گسترده ولتاژ خروجی، نمایشگر لمسی با قابلیت کارکرد آسان، قابلیت تبدیل شدن به شارژر های ثابت، رگولاسیون بار کمتر از 0.2٪، قابلیت عمکرد به عنوان منبع تغذیه متغیر، کارکرد در دمای 20-°C تا 55+°C | محدوده گسترده ولتاژ خروجی، نمایشگر لمسی با قابلیت کارکرد آسان، قابلیت تبدیل شدن به شارژر های ثابت، رگولاسیون بار کمتر از 0.2٪، قابلیت عمکرد به عنوان منبع تغذیه متغیر، کارکرد در دمای 20-°C تا 55+°C | — | — | — |
| کاربردها | — | — | — | نیروگاههای برق صنعتی، صنایع نفت و گاز، پتروشیمی و پالایشگاهها، مراکز داده و UPS، خطوط تولید صنعتی | نیروگاههای برق صنعتی، صنایع نفت و گاز، پتروشیمی و پالایشگاهها، مراکز داده و UPS، خطوط تولید صنعتی | — | — | — |
| کدگذاری مدل | — | — | — | NPS-110-320A, NPS-220-160A, NPS-500-40A, NPS-600-40A | NPS-110-320A, NPS-220-160A, NPS-500-40A, NPS-600-40A | — | — | — |
| مشخصات ورودی | — | — | — | نوع و ولتاژ ورودی: 220 ولت (تک فاز) یا 380 ولت (سه فاز)، محدوده مجاز ولتاژ ورودی: 180~260 ولت (تک فاز) یا 306~440 ولت (سه فاز)، فرکانس ورودی: 50Hz ±10%، ضریب توان: در بار 40%-100% بیش از 97%، راندمان: بیش از 96% در جریان بیشتر از 50%، فیلترهای الکترومغناطیسی: فیلتر RFI - EMI - EMC | نوع و ولتاژ ورودی: 220 ولت (تک فاز) یا 380 ولت (سه فاز)، محدوده مجاز ولتاژ ورودی: 180~260 ولت (تک فاز) یا 306~440 ولت (سه فاز)، فرکانس ورودی: 50Hz ±10%، ضریب توان: در بار 40%-100% بیش از 97%، راندمان: بیش از 96% در جریان بیشتر از 50%، فیلترهای الکترومغناطیسی: فیلتر RFI - EMI - EMC | — | — | — |
| مشخصات خروجی | — | — | — | ولتاژ شارژ نگهداری: 122V (NPS-110-320A), 245V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، ولتاژ شارژ سریع: 128V (NPS-110-320A), 256V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، جریان خروجی نامی: 320A (NPS-110-320A), 160A (NPS-220-160A), 40A (NPS-500-40A), 40A (NPS-600-40A)، ریپل و نویز: ریپل کمتر از 100mVp-p / نویز صوتی کمتر از -50dB، حالتهای کاری: حالت ولتاژ، حالت جریان، حالت خودکار، تنظیمات هوشمند: تنظیم خودکار بر اساس نوع باتری، کنترل شارژ: شارژ سریع، شارژ نگهداری، زمان شارژ قابل تنظیم | ولتاژ شارژ نگهداری: 122V (NPS-110-320A), 245V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، ولتاژ شارژ سریع: 128V (NPS-110-320A), 256V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، جریان خروجی نامی: 320A (NPS-110-320A), 160A (NPS-220-160A), 40A (NPS-500-40A), 40A (NPS-600-40A)، ریپل و نویز: ریپل کمتر از 100mVp-p / نویز صوتی کمتر از -50dB، حالتهای کاری: حالت ولتاژ، حالت جریان، حالت خودکار، تنظیمات هوشمند: تنظیم خودکار بر اساس نوع باتری، کنترل شارژ: شارژ سریع، شارژ نگهداری، زمان شارژ قابل تنظیم | — | — | — |
| سیستمهای حفاظتی | — | — | — | حفاظتهای الکتریکی: ولتاژ ورودی/خروجی، نویز، اتصال کوتاه، دما، صاعقه، فیوز سریع، ارستر، حفاظتهای الکترونیکی: حفاظت کامل الکترونیکی در برابر نوسانات و خطاها، فیوز و کلیدهای حفاظتی: برای خروجی بار، باتری و ورودی AC | حفاظتهای الکتریکی: ولتاژ ورودی/خروجی، نویز، اتصال کوتاه، دما، صاعقه، فیوز سریع، ارستر، حفاظتهای الکترونیکی: حفاظت کامل الکترونیکی در برابر نوسانات و خطاها، فیوز و کلیدهای حفاظتی: برای خروجی بار، باتری و ورودی AC | — | — | — |
| ویژگیهای فیزیکی و محیطی | — | — | — | سیستم خنککننده: بین ورودی و خروجی (دو مرحله)، محدوده رطوبت مجاز: تا 90% رطوبت نسبی، محدوده دمای کاری: 20- تا 60+ درجه سانتیگراد، ایزولاسیون گالوانیک: بین ورودی و خروجی (دو مرحله)، سیستم نصب: راک 19 اینچ، ابعاد دستگاه: 44×33×30 سانتیمتر، وزن دستگاه: 12 کیلوگرم، نمایشگر: لمسی (نمایش ولتاژ جریان و مصرف و کلیه تنظیمات) | سیستم خنککننده: بین ورودی و خروجی (دو مرحله)، محدوده رطوبت مجاز: تا 90% رطوبت نسبی، محدوده دمای کاری: 20- تا 60+ درجه سانتیگراد، ایزولاسیون گالوانیک: بین ورودی و خروجی (دو مرحله)، سیستم نصب: راک 19 اینچ، ابعاد دستگاه: 44×33×30 سانتیمتر، وزن دستگاه: 12 کیلوگرم، نمایشگر: لمسی (نمایش ولتاژ جریان و مصرف و کلیه تنظیمات) | — | — | — |
| * تعیین تعداد ماژول | — | — | — | برای تعیین میزان جریان خروجی مورد نیاز، لازم است تعداد ماژولها را با توجه به حداکثر جریان قابل ارائه توسط هر ماژول انتخاب نمایید. | برای تعیین میزان جریان خروجی مورد نیاز، لازم است تعداد ماژولها را با توجه به حداکثر جریان قابل ارائه توسط هر ماژول انتخاب نمایید. | — | — | — |
| Input Current | — | — | — | — | — | — | 13.6A | — |
| Input Frequency Range | — | — | — | — | — | — | 45 Hz-65 Hz | — |
| Power Factor | — | — | — | — | — | — | ≥ 0.99 at P nom ≥ 75% | — |
| Output Voltage | — | — | — | — | — | — | 220VDC (SET-220V/10A), 110VDC (SET-110V/20A) | — |
| Adjustable Output Voltage Range | — | — | — | — | — | — | 190-300VDC (SET-220V/10A), 95-150VDC (SET-110V/20A) | — |
| Voltage Stabilization Accuracy | — | — | — | — | — | — | ± 0.5% | — |
| Current Stabilization Accuracy | — | — | — | — | — | — | ±1% | — |
| Nominal Output Current | — | — | — | — | — | — | 10A DC@300VDC (SET-220V/10A), 20A DC@150VDC (SET-110V/20A) | — |
| Efficiency | — | — | — | — | — | — | ≥ 95% | — |
| Charging Characteristic Line | — | — | — | — | — | — | IU Characteristic according to DIN41772/DIN41773 | — |
| Default Charging Voltage | — | — | — | — | — | — | 240V (SET-220V/10A), 120V (SET-110V/20A) | — |
| Output Overvoltage (factory set) | — | — | — | — | — | — | 320V (SET-220V/10A), 151V (SET-110V/20A) | — |
| Voltage Ripple | — | — | — | — | — | — | ≤ 200 mV | — |
| Dynamic Accuracy of Charging Voltage | — | — | — | — | — | — | <3% of Vnom at load change from 10%-90%-10%; Transient time<50 ms | — |
| Short Circuit Protection | — | — | — | — | — | — | 15%-30% of Inom when in short circuit | — |
| Parallel Operation | — | — | — | — | — | — | Yes. Current Sharing ± 3% | — |
| Communications Interface | — | — | — | — | — | — | RS 485 | — |
| Ambient Temperature | — | — | — | — | — | — | Operation: -20° to+55° C, Storage: -40° to +70° C | — |
| Humidity | — | — | — | — | — | — | ≤ 90% RH | — |
| Climatic Conditions | — | — | — | — | — | — | IEC-68-2-2, IEC-68-2-3, IEC-68-2-6 | — |
| Max. Installation Altitude | — | — | — | — | — | — | ≤2000 m | — |
| Audible Noise | — | — | — | — | — | — | < 50 dB | — |
| Connections | — | — | — | — | — | — | AC Input, DC Output and Signalization at rear | — |
| CE Conformity | — | — | — | — | — | — | Yes | — |
| Compliance to EMC Standards | — | — | — | — | — | — | EN61000-4-2, EN-61000-4-6, EN-61000-4-3, EN-61000-4-12 | — |
| Air Pressure | — | — | — | — | — | — | 70-106 Pa | — |
| Insulation Resistance | — | — | — | — | — | — | Input Chassis & Output > 10M Ohms at 500VDC | — |
| Dielectric Strength | — | — | — | — | — | — | 2000V between Input, Output & Chassis for 1Min | — |
NPS / NSR
NPS-V 500V-40A
40 A / 500 V · Rack mount
- Model
- NPS-V 500V-40A
- Operating Type
- Variable output
- Rated DC Voltage
- 500 VDC
- Rated Current
- 40 A
- Architecture
- Modular industrial power system
- Control
- Integrated digital HMI
- Monitoring
- Output voltage, current, alarms and status
- Installation
- Rack / cabinet mounting
- Cooling
- Forced-air modular cooling
- Applications
- Industrial DC supply and battery charging systems
NPS / NSR

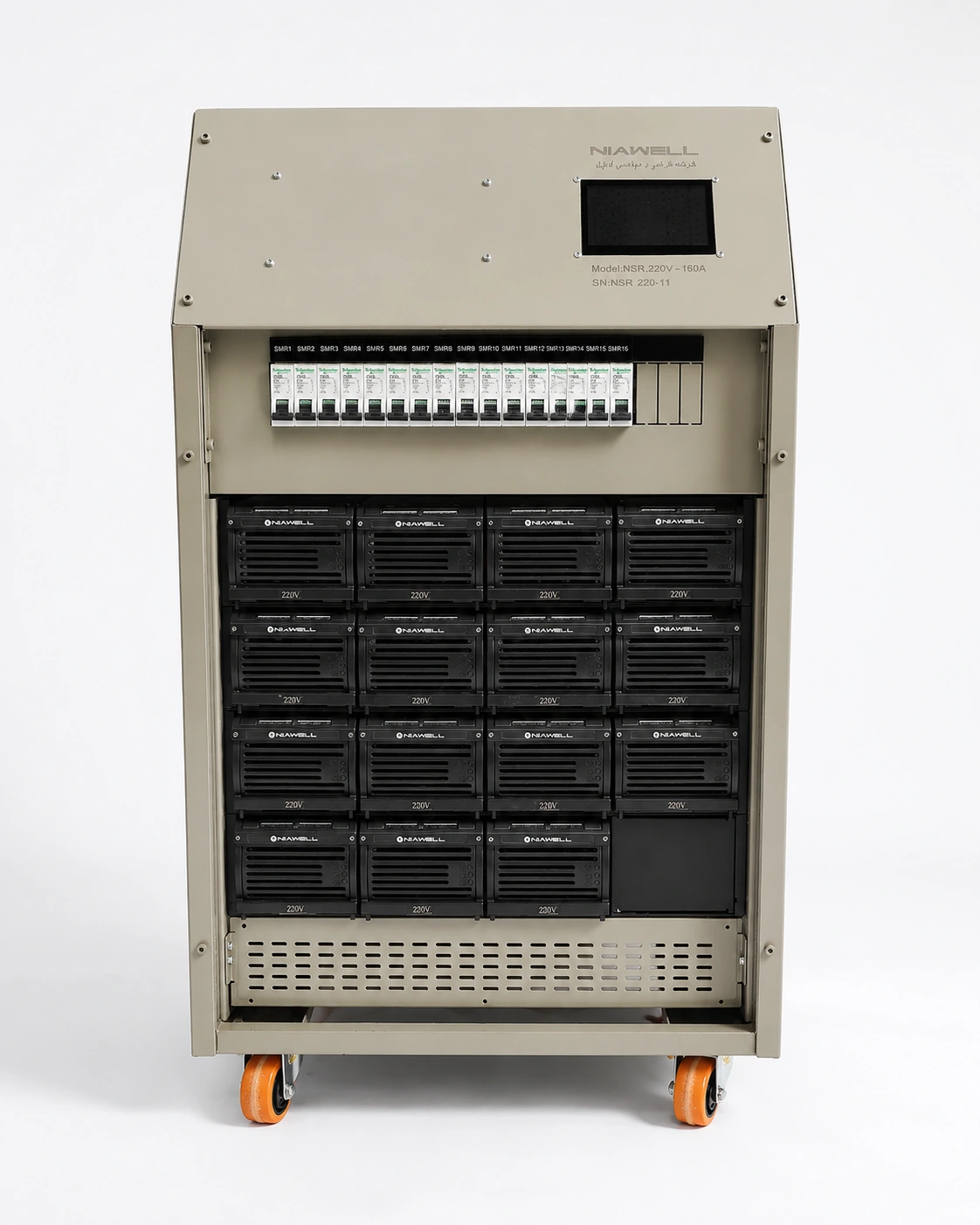

NPS-V 220V-160A Mobile
160 A / 220 V · Mobile / caster-mounted
- Model
- NPS-V 220V-160A Mobile
- Operating Type
- NPS-V variable output
- Rated DC Output
- 220 VDC / 160 A
- Installation & Mobility
- Mobile cabinet with orange industrial caster wheels
- Architecture
- Multi-module switching power-supply cabinet
- Control & Monitoring
- Front display and branch protection
- Rear Connections
- AC input breaker and DC connection terminals
- Cooling
- Forced-air module cooling and ventilated enclosure
- Cabinet
- Cream enclosure with inclined control panel
- Applications
- Mobile industrial DC supply and battery-bank charging
NPS / NSR

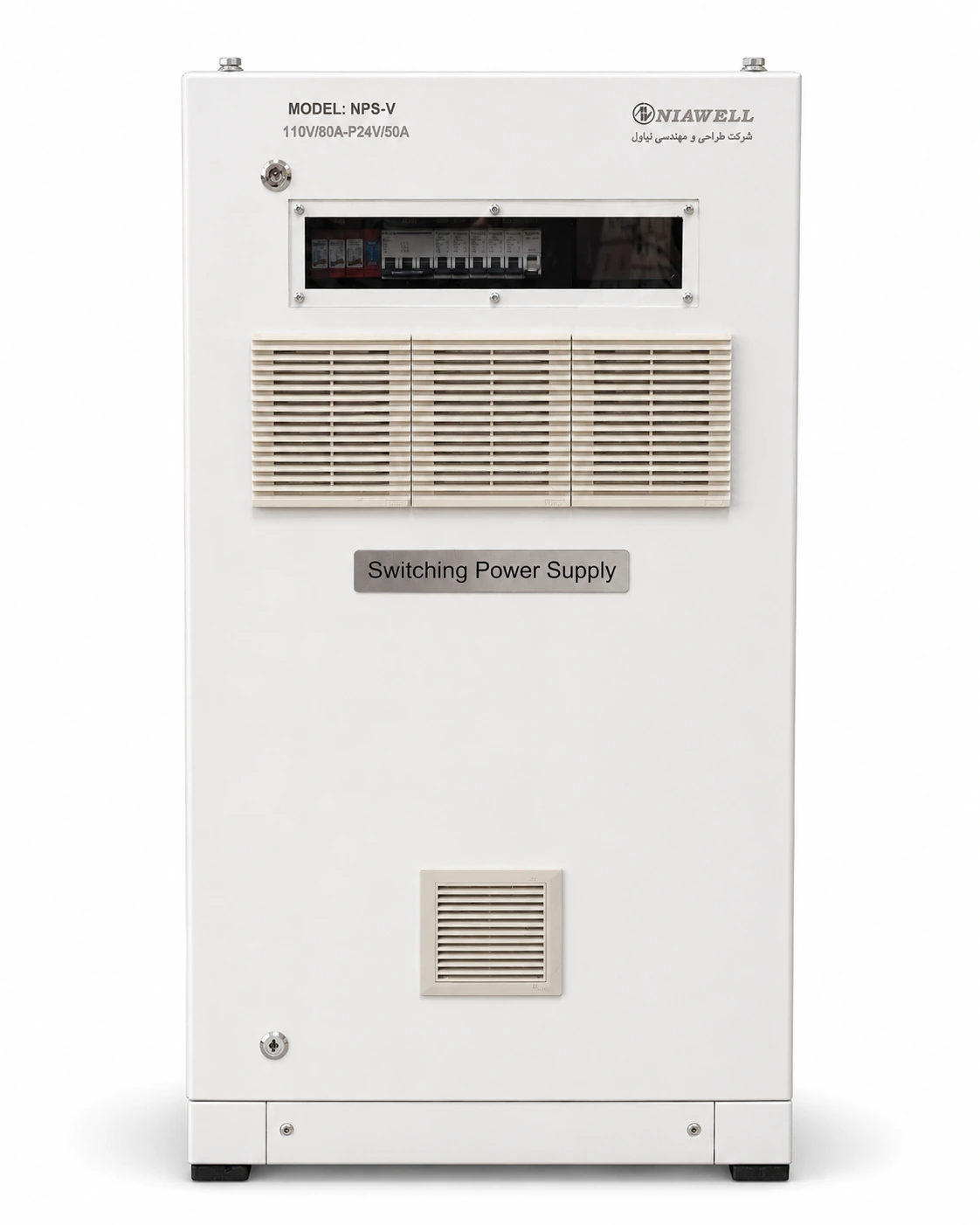

NPS-V 110V/80A-P24V/50A
80 A / 24 V / 50 A · Stationary / non-mobile
- Model
- NPS-V 110V/80A-P24V/50A
- Operating Type
- NPS-V variable output
- Main DC Output
- 110 VDC / 80 A
- Auxiliary DC Output
- 24 VDC / 50 A
- Installation & Mobility
- Stationary, non-mobile and without caster wheels
- Architecture
- Modular switching power-supply cabinet
- Front Access
- Inspection window and lockable front door
- Cooling
- Forced-air cooling with front and side ventilation
- Modules
- Rack-mounted switching modules
- Applications
- Industrial DC supply and battery-bank charging
NPS / NSR
NPS-V Low Voltage
Low voltage · Rack mount
- ویژگیها
- محدوده گسترده ولتاژ خروجی، نمایشگر لمسی با قابلیت کارکرد آسان، قابلیت تبدیل شدن به شارژر های ثابت، رگولاسیون بار کمتر از 0.2٪، قابلیت عمکرد به عنوان منبع تغذیه متغیر، کارکرد در دمای 20-°C تا 55+°C
- کاربردها
- نیروگاههای برق صنعتی، صنایع نفت و گاز، پتروشیمی و پالایشگاهها، مراکز داده و UPS، خطوط تولید صنعتی
- کدگذاری مدل
- NPS-110-320A, NPS-220-160A, NPS-500-40A, NPS-600-40A
- مشخصات ورودی
- نوع و ولتاژ ورودی: 220 ولت (تک فاز) یا 380 ولت (سه فاز)، محدوده مجاز ولتاژ ورودی: 180~260 ولت (تک فاز) یا 306~440 ولت (سه فاز)، فرکانس ورودی: 50Hz ±10%، ضریب توان: در بار 40%-100% بیش از 97%، راندمان: بیش از 96% در جریان بیشتر از 50%، فیلترهای الکترومغناطیسی: فیلتر RFI - EMI - EMC
- مشخصات خروجی
- ولتاژ شارژ نگهداری: 122V (NPS-110-320A), 245V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، ولتاژ شارژ سریع: 128V (NPS-110-320A), 256V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، جریان خروجی نامی: 320A (NPS-110-320A), 160A (NPS-220-160A), 40A (NPS-500-40A), 40A (NPS-600-40A)، ریپل و نویز: ریپل کمتر از 100mVp-p / نویز صوتی کمتر از -50dB، حالتهای کاری: حالت ولتاژ، حالت جریان، حالت خودکار، تنظیمات هوشمند: تنظیم خودکار بر اساس نوع باتری، کنترل شارژ: شارژ سریع، شارژ نگهداری، زمان شارژ قابل تنظیم
- سیستمهای حفاظتی
- حفاظتهای الکتریکی: ولتاژ ورودی/خروجی، نویز، اتصال کوتاه، دما، صاعقه، فیوز سریع، ارستر، حفاظتهای الکترونیکی: حفاظت کامل الکترونیکی در برابر نوسانات و خطاها، فیوز و کلیدهای حفاظتی: برای خروجی بار، باتری و ورودی AC
- ویژگیهای فیزیکی و محیطی
- سیستم خنککننده: بین ورودی و خروجی (دو مرحله)، محدوده رطوبت مجاز: تا 90% رطوبت نسبی، محدوده دمای کاری: 20- تا 60+ درجه سانتیگراد، ایزولاسیون گالوانیک: بین ورودی و خروجی (دو مرحله)، سیستم نصب: راک 19 اینچ، ابعاد دستگاه: 44×33×30 سانتیمتر، وزن دستگاه: 12 کیلوگرم، نمایشگر: لمسی (نمایش ولتاژ جریان و مصرف و کلیه تنظیمات)
- * تعیین تعداد ماژول
- برای تعیین میزان جریان خروجی مورد نیاز، لازم است تعداد ماژولها را با توجه به حداکثر جریان قابل ارائه توسط هر ماژول انتخاب نمایید.
NPS / NSR
NPS-V High Voltage
High voltage · Rack mount
- ویژگیها
- محدوده گسترده ولتاژ خروجی، نمایشگر لمسی با قابلیت کارکرد آسان، قابلیت تبدیل شدن به شارژر های ثابت، رگولاسیون بار کمتر از 0.2٪، قابلیت عمکرد به عنوان منبع تغذیه متغیر، کارکرد در دمای 20-°C تا 55+°C
- کاربردها
- نیروگاههای برق صنعتی، صنایع نفت و گاز، پتروشیمی و پالایشگاهها، مراکز داده و UPS، خطوط تولید صنعتی
- کدگذاری مدل
- NPS-110-320A, NPS-220-160A, NPS-500-40A, NPS-600-40A
- مشخصات ورودی
- نوع و ولتاژ ورودی: 220 ولت (تک فاز) یا 380 ولت (سه فاز)، محدوده مجاز ولتاژ ورودی: 180~260 ولت (تک فاز) یا 306~440 ولت (سه فاز)، فرکانس ورودی: 50Hz ±10%، ضریب توان: در بار 40%-100% بیش از 97%، راندمان: بیش از 96% در جریان بیشتر از 50%، فیلترهای الکترومغناطیسی: فیلتر RFI - EMI - EMC
- مشخصات خروجی
- ولتاژ شارژ نگهداری: 122V (NPS-110-320A), 245V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، ولتاژ شارژ سریع: 128V (NPS-110-320A), 256V (NPS-220-160A), 450V (NPS-500-40A), 520V (NPS-600-40A)، جریان خروجی نامی: 320A (NPS-110-320A), 160A (NPS-220-160A), 40A (NPS-500-40A), 40A (NPS-600-40A)، ریپل و نویز: ریپل کمتر از 100mVp-p / نویز صوتی کمتر از -50dB، حالتهای کاری: حالت ولتاژ، حالت جریان، حالت خودکار، تنظیمات هوشمند: تنظیم خودکار بر اساس نوع باتری، کنترل شارژ: شارژ سریع، شارژ نگهداری، زمان شارژ قابل تنظیم
- سیستمهای حفاظتی
- حفاظتهای الکتریکی: ولتاژ ورودی/خروجی، نویز، اتصال کوتاه، دما، صاعقه، فیوز سریع، ارستر، حفاظتهای الکترونیکی: حفاظت کامل الکترونیکی در برابر نوسانات و خطاها، فیوز و کلیدهای حفاظتی: برای خروجی بار، باتری و ورودی AC
- ویژگیهای فیزیکی و محیطی
- سیستم خنککننده: بین ورودی و خروجی (دو مرحله)، محدوده رطوبت مجاز: تا 90% رطوبت نسبی، محدوده دمای کاری: 20- تا 60+ درجه سانتیگراد، ایزولاسیون گالوانیک: بین ورودی و خروجی (دو مرحله)، سیستم نصب: راک 19 اینچ، ابعاد دستگاه: 44×33×30 سانتیمتر، وزن دستگاه: 12 کیلوگرم، نمایشگر: لمسی (نمایش ولتاژ جریان و مصرف و کلیه تنظیمات)
- * تعیین تعداد ماژول
- برای تعیین میزان جریان خروجی مورد نیاز، لازم است تعداد ماژولها را با توجه به حداکثر جریان قابل ارائه توسط هر ماژول انتخاب نمایید.
NPS / NSR

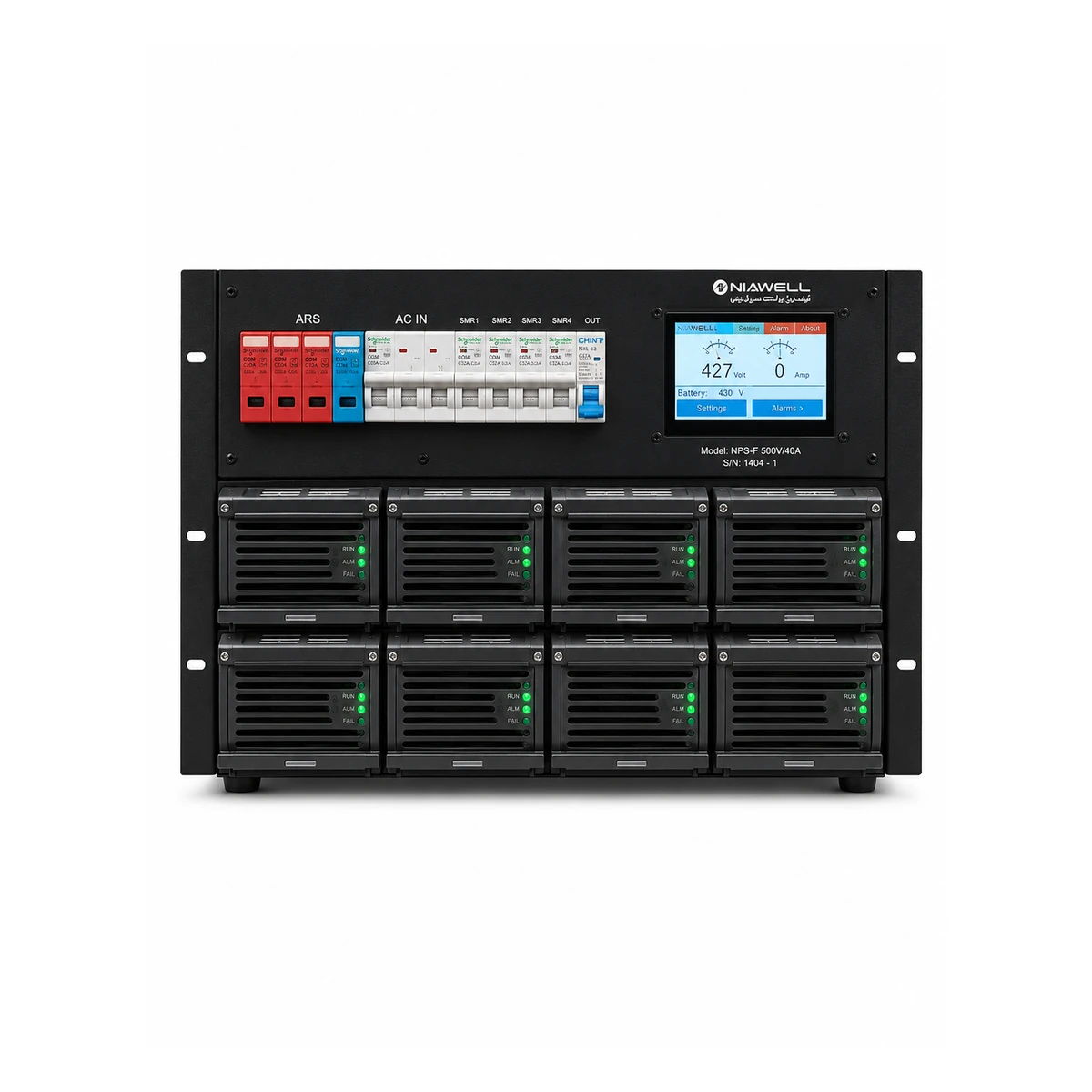

NPS-F 500V-40A
40 A / 500 V · Rack mount
- Model
- NPS-F 500V-40A
- Operating Type
- Fixed output
- Rated DC Voltage
- 500 VDC
- Rated Current
- 40 A
- Architecture
- Modular rectifier system
- Control
- Integrated digital HMI
- Monitoring
- Output voltage, current, alarms and status
- Installation
- Rack / cabinet mounting
- Cooling
- Forced-air modular cooling
- Applications
- Industrial rectifier and battery charging systems
NPS / NSR
NSR 110V-220V
220 V / 110 V · Rack mount
- Model
- SET-220V/10A, SET-110V/20A
- Input Voltage
- 85-290VAC (Nominal 180-290VAC)
- Input Current
- 13.6A
- Input Frequency Range
- 45 Hz-65 Hz
- Power Factor
- ≥ 0.99 at P nom ≥ 75%
- Output Voltage
- 220VDC (SET-220V/10A), 110VDC (SET-110V/20A)
- Adjustable Output Voltage Range
- 190-300VDC (SET-220V/10A), 95-150VDC (SET-110V/20A)
- Voltage Stabilization Accuracy
- ± 0.5%
- Current Stabilization Accuracy
- ±1%
- Nominal Output Current
- 10A DC@300VDC (SET-220V/10A), 20A DC@150VDC (SET-110V/20A)
- Efficiency
- ≥ 95%
- Charging Characteristic Line
- IU Characteristic according to DIN41772/DIN41773
- Default Charging Voltage
- 240V (SET-220V/10A), 120V (SET-110V/20A)
- Output Overvoltage (factory set)
- 320V (SET-220V/10A), 151V (SET-110V/20A)
- Voltage Ripple
- ≤ 200 mV
- Dynamic Accuracy of Charging Voltage
- <3% of Vnom at load change from 10%-90%-10%; Transient time<50 ms
- Short Circuit Protection
- 15%-30% of Inom when in short circuit
- Parallel Operation
- Yes. Current Sharing ± 3%
- Communications Interface
- RS 485
- Ambient Temperature
- Operation: -20° to+55° C, Storage: -40° to +70° C
- Humidity
- ≤ 90% RH
- Cooling
- Fan Cooled
- Climatic Conditions
- IEC-68-2-2, IEC-68-2-3, IEC-68-2-6
- Max. Installation Altitude
- ≤2000 m
- Audible Noise
- < 50 dB
- Connections
- AC Input, DC Output and Signalization at rear
- CE Conformity
- Yes
- Compliance to EMC Standards
- EN61000-4-2, EN-61000-4-6, EN-61000-4-3, EN-61000-4-12
- Air Pressure
- 70-106 Pa
- Insulation Resistance
- Input Chassis & Output > 10M Ohms at 500VDC
- Dielectric Strength
- 2000V between Input, Output & Chassis for 1Min
NPS / NSR
NSR 1-60V-100A
100 A / 1-60 V · Rack mount
- Model
- NSR 1~60V-100A
- Input Voltage
- Single Phase 160~240VAC
- Current
- Max 35A at full current voltage
- Frequency
- 50 ± 10Hz
- Inrush Current
- ≤ 8A
- Output (Power Supply Mode)
- 14~60VDC
- Output (Charger Mode)
- Adjustable up to Vn+15%
- Current Range
- 1~100A
- Regulation
- Better than ± 0.02
- Ripple
- Less than 50mV p-p
- Protections
- Input & Output Fuse, Low & High Voltage Input Protection, Overcurrent Protection (Can sustain short circuit at output terminals)
- Mechanical Dimensions
- 45*9*50 cm (W*H*D)
- Weight
- 23 KG
DOCUMENTS
Documents for this exact device
Only documents mapped to this model are shown; the PDF is streamed from DocMaker and the original can also be opened in DocMaker.
RELATED MODELS
Related products
NPS / NSR
NPS-V 110V/80A-P24V/50A Stationary Switching Power Supply
80 A / 24 V / 50 A
NPS / NSR
NPS-V 220V-160A Mobile Modular Power Supply
220 V / 160 A
NPS / NSR
NPS-F 500V-40A Fixed Rectifier System
500 V / 40 A
NPS / NSR
